西安非标铁旋压定制

卷边圆角打皱或不够圆滑。解决方法：卷边刀轮在卷边工艺的过程中和旋压产品的位置不正，需调整到正确位置。铁旋压件用车刀切削后毛刺很大。解决方法：不锈钢材料较硬，刀粒磨损较快，改用滚切刀，切削的毛刺会减少很多。不锈钢旋压生产过程表面容易刮花。解决方法：因非标铁旋压材料的硬度较高，用CR12制造的旋压刀轮很容易刮花，当产品表面出现刮花时，用砂纸打磨刀轮后继续旋压即可，或者用CR12刀轮进行表面镀层拥有更高的硬度。喇叭状产品根部容易断裂。解决方法：因料片的直径跟旋压模具小直径的大小比例很大，每走一次刀路料片根部所受的拉力大，容易变薄达到疲劳极限而开裂，需调整改善旋压刀路和间隙。

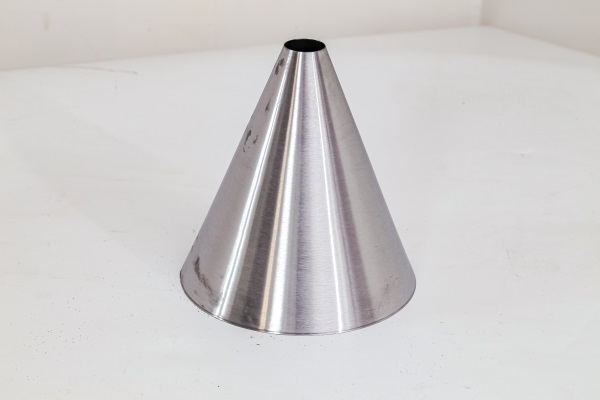

这种工艺是采用非标铁旋压的方式将原有的毛坯材料固定在一个旋转的模具上，让旋转工具对毛坯材料进行施压，并将毛坯材料制成有型的工艺称之为金属旋压成型工艺。当旋轮对毛坯材料进行施压加工时，它们两者之间的接触区域非常的小。在同等力的作用下，接触面积小，那么在该接触区域上受到的挤压程度将会非常的大，所以这种工艺一般制作出很多尖形或者空心等等各种不同角度的成型作品，各种成品的尺寸大小做的非常的精确。以至于西安非标铁旋压成型工艺一般用在加工精密度要求非常严格的工件。

封头在非标铁旋压过程中，从一块平的圆板坯料转化为椭圆封头，圆板坯料的周向受压，径向受拉，但它与拉延加工是不一样的，旋压时滚轮与坯料之间基本上是点接触，坯料在滚轮的作用下，产生两种变形：一种是与滚轮直接接触的材料产生局部塑性变形；另一种是坯料沿着滚轮加压的方向倒伏。在操作过程中控制滚轮很重要，如操作不当，则会引起材料失稳、起皱、摇晃或撕裂。金属旋压加工时，恰当地选择合理的主轴转速，赶形的过渡形状以及滚轮施压的大小是比较重要的问题，主轴转速如果太低，坯料将不稳定；若转速太高，铁旋压材料与滚轮接触次数太频繁，容易过度碾薄；合理的转速与材料种类、厚度及芯模直径有关，当坯料直径较大，厚度较小时，转速可较小，相反则较大。

由于非标铁旋压加工厂，在进行生产的时候，采用大批量的生产，这样就会使得材料利用率高，从而也降低了生产成本。是可以制作整体无缝的回转体空心件，由于这种工件对加工工艺的要求比较高，所以很多的加工工艺无法进行完成，正是由于金属旋压加工工艺的产生，很顺利的为人们解决了这个问题。消除了焊接的不连续性、强度低的弊端。当然，这些只是西安非标铁旋压加工工艺特点的一部分，关于该工艺的特点还有很多，在这里我们就不为大家一一的介绍了。总之，金属旋压加工是一种应用范围非常广泛的且效果非常不错的加工工艺。

设计模具脱模，对于一些异型的产品，我们通常会设计三种类型的旋压模具进行脱模，第一种是组合分模，第二种是花瓣模，第三种是偏心模，以下图片我们可以看到组合分模的结构示意图。以文氏管旋压产品为例，模具1和模具2通过孔轴配合，当产品旋压完成后，铁旋压利用车刀把底部切断，模具2和旋压产品可以从模具1一起脱离。气压脱模，气压脱模是旋压常用的一种经济简单的脱模方式，具体的脱模结构原理如下图所示，非标铁旋压机床通过连接一个气管到主轴模具，当气管增压是，吹气孔内空气的压力大于模具外的压力，当产品旋压完成后，尾顶离开主轴模具，内外的气压差会使旋压产品顺利从模具脱离，但是气压要调试在一个合理的范围，气压过小，产品脱模不顺利，气压过大，会使产品从模具飞出撞伤。
