不锈钢旋压常见的问题与解决方法

   料片能否旋压成形和材质类型、刀轮大小、刀轮路径、刀轮R圆角、刀轮和模具的间隙值有关，产品在旋压成形过程出现问题通常和这些因素有关。旋压产品的精度与模具精度、刀轮跳动度、强旋间隙有关，旋压产品的表面与刀架进给速度、主轴转速、强旋间隙有关系。

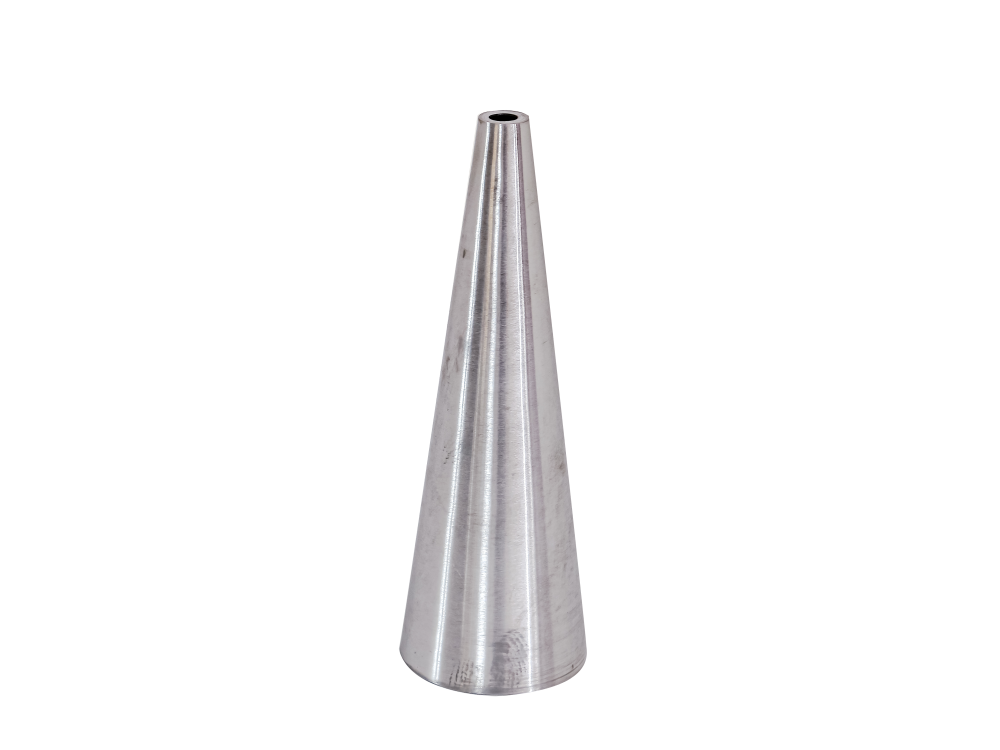

①不锈钢旋压产品几大常见问题

1）料片厚度低于1mm，旋压过程料片容易打皱开裂。

解决方法：选用R值较小的刀轮进行旋压，这样容易在走刀时形成旋压环，能增大材料外圈的强度，降低起皱概率，若产品出现断裂，说明材料已经到达疲劳强度引起的，可调整刀路的密度克服开裂。

2）卷边圆角打皱或不够圆滑。

解决方法：卷边刀轮在卷边工艺的过程中和旋压产品的位置不正，需调整到正确位置。

3）不锈钢旋压件用车刀切削后毛刺很大。

解决方法：不锈钢材料较硬，刀粒磨损较快，改用滚切刀，切削的毛刺会减少很多。

4）不锈钢旋压生产过程表面容易刮花。

解决方法：因不锈钢材料的硬度较高，用CR12制造的旋压刀轮很容易刮花，当产品表面出现刮花时，用砂纸打磨刀轮后继续旋压即可，或者用CR12刀轮进行表面镀层拥有更高的硬度。

5)喇叭状产品根部容易断裂。

解决方法：因料片的直径跟旋压模具小直径的大小比例很大，每走一次刀路料片根部所受的拉力大，容易变薄达到疲劳极限而开裂，需调整改善旋压刀路和间隙。

②铝件旋压几大常见问题

1）铝旋压件的内壁不够光滑

解决方法：铝旋压件的内壁不够光滑主要因为模具表面光洁度不够好或旋压成型时料片没有紧贴模具，可以抛光模具或调整刀轮和模具的间隙可以改善。

2）铝旋压件的外壁不够光滑

解决方法：铝旋压件的外壁不够光滑主要原因有料片没有紧贴旋压模具或进给转速不合理，除此之外，用压光刀在产品成型后走一刀也能使外壁更光滑。

3）铝旋压件批量生产中表面刮花

解决方法：铝的熔点比较低，长时间批量生产模具和刀轮温度升高，刀轮表面局部粘料后，加工产品会出现刮花。需重新把刀轮抛光即可。

③铁件旋压几大常见问题

1）铁旋压旋压表面纹路处理问题

解决方法：铁的硬度高于铝，所以成型用压光刀走一刀并不像铝旋压效果那么明显。可用调大刀轮，调高主轴转速可提高旋压件外壁表面纹路质量。
